Die Gocator 1300 Serie von LMI Technologies bietet Ihnen intelligente 3D-Abstandssensoren für Messungen in Höchstgeschwindigkeit.
Die 3D-Abstandssensoren der Gocator 1300 Serie messen berührungslos. Mit ihrer kompakten Bauform, ihrem geringen Gewicht und zahlreichen I/O-Schnittstellen integrieren Sie die Sensoren mit Leichtigkeit in bereits bestehende Systeme. Ihr robustes Gehäuse garantiert außerdem auch in der rauen Industrieumgebung einen sicheren Einsatz.

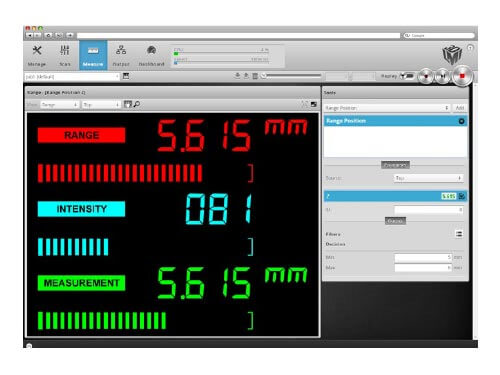

Eine Messfrequenz von 32 kHz bei maximaler Auflösung über einen Messbereich bis 2000 mm garantiert eine exakte Messung von Breite, Dicke und Höhe. Dies ist äußerst überzeugend für zuverlässige Dimensions-Messungen. Über die integrierte Web-Oberfläche bedienen und konfigurieren Sie alle Parameter sowie Profileinstellungen direkt auf dem Sensor. Für den Stand-alone-Betrieb benötigen Sie keinen zusätzlichen PC oder Kontroller. Sie setzen auf ein Multi-Sensor-System? Kein Problem: Mit dem LMI Master konfigurieren und synchronisieren Sie das System im Handumdrehen. Sie haben die Wahl zwischen zwei unterschiedlichen Gehäuseformen. Zur Auswahl stehen Side Mount und Top Mount. Die integrierte Web-Oberfläche bietet Ihnen die Möglichkeit, alle notwendigen Einstellungen direkt auf dem Sensor vorzunehmen.
Sie fragen sich, wie Sie am Besten von der 3D-Bildverarbeitung profitieren können? Entdecken Sie konkrete Einsatzgebiete für Ihre Branche! Oder fragen Sie Ihren Einsatzfall direkt bei uns an.
Automotive & Zulieferer
Elektronikindustrie
Food & Beverage
Verpackung & Logistik
| Alle 1300 Serie Modelle | |
| Schnittstelle | Gigabit Ethernet |
| Signaleingänge | Differentialdrehgeber, Laser Safety Enable, Trigger |
| Signalausgänge | 2 Digitalausgangë, RS-485, Selcom Serieller Ausgang, 1 Analoger Ausgan (4-20mA) |
| Spannungsversorgung | +24 bis +48 VDC (13 W); +/- 10% |
| Gehäuse | Versiegeltes Aluminum Gehäuse, IP67 |
| Betriebstemperatur | 0 bis 50°C |
| Lagertemperatur | -30 bis 70°C |
| Vibrationsfestigkeit | 10 bis 55 Hz, 1,5 mm Doppelamplitude in X-, Y- und Z-Richtung, 2 Stunden per Richtung |
| Stossfestigkeit | 15 g, halbe Sinus Kurve, 11 ms, positiv und negativ in X-, Y- and Z-Richtung |
|
Scansoftware |
Web-basierte Benutzeroberfläche und Open-Source SDK für die Konfiguration und Echtzeit 3D-Visualisierung. Generische Treiber und Industrieprotokolle für die Integration in Benutzerapplikationen, Bildverarbeitungslösungen und SPS Steuerungen. |
| Modell | 1320 | 1340 | 1350 | 1365 | 1370 | 1380 | 1390 |
| Messfrequenz (Hz) | 32.000 | 32.000 | 32.000 | 32.000 | 32.000 | 32.000 | 32.000 |
| Messabstand (mm) | 40 | 162,5 | 200 | 562 | 237,5 | 127 | 500 |
| Messbereich (mm) | 20 | 95 | 200 | 375 | 412,5 | 1651 | 2000 |
| Linearität Z
(+/- % von Messbereich) |
0,05 | 0,05 | 0,05 | 0,11 | 0,07 | 0,18 | 0,10 |
| Linearität Z (+/- mm) | 0,010 | 0,05 | 0,1 | 0,4 | 0,3 | 3,0 | 2,0 |
| Auflösung Z (mm) | 0,0004 –
0,0004 |
0,0005 –
0,0010 |
0,0015 –
0,0035 |
0,0025 –
0,0040 |
0,0025 –
0,0070 |
0,0100 –
0,0450 |
0,0250 –
0,0600 |
| Lichtfleckdurchmesser (mm) | 0,11 | 0,37 | 0,50 | 1,80 | 0,90 | 2,60 | 2,60 |
| Standard Laserklasse | 3R | 3B | 3B | 3B | 3B | 3B | 3B |
| Verfügbare Laserklassen* | 3B | 2M, 3R | 2M | ||||

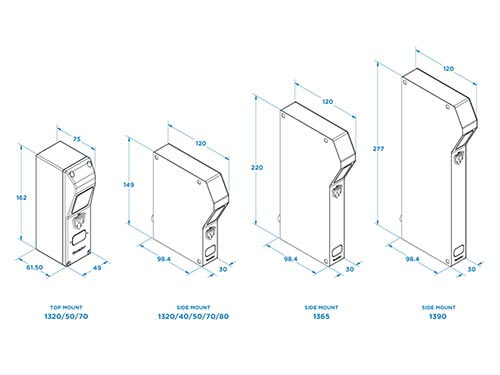

| Standard Gehäusegröße (mm) | Side Mount (3R) 30x120x149 | Side Mount
30x120x149 |
Side Mount
30x120x149 |
Side Mount
30x120x220 |
Side Mount (3M) 30x120x149 | Side Mount 30x120x149 | Side Mount
30x120x277 |
| Verfügbare Gehäusegröße (mm)** | Top Mount (3B) 49x75x162 | Top Mount 49x75x162 | Top Mount (2M) 49x75x162 | ||||
| Gewicht (kg) | 0,75 / 0,8 | 0,75 | 0,75 / 0,80 | 1,0 | 0,75 / 0,8 | 0,75 | 1,25 |
