Gocator 2490

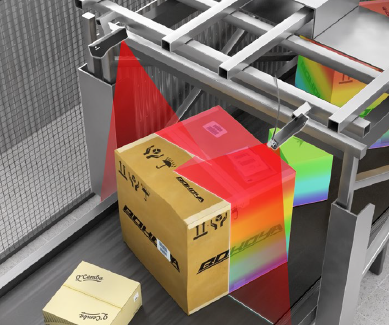

Darstellung des LMI Gocator 2490 in einer Anwendung am Paketlaufband
LMI Technologies Gocator 2490 Anwendungsbild aus der Software
LMI Technologies Gocator 2490 Anwendungsbild in der Produktionslinie
LMI Technologies Gocator 2490 Anwendungsbild in der Produktionslinie

Gocator 2490

LMI Technologies

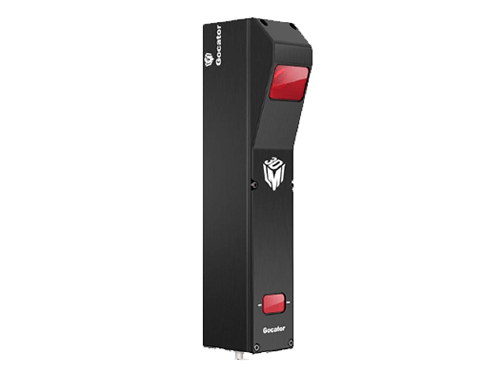

Gocator 2490

3D-SMART-LINIENPROFILSENSOREN

Der Gocator® 2490 wurde für die Inspektion von großen Objekten in den Bereichen Verpackung & Logistik, der Automobilproduktion sowie Lebensmittelverarbeitung entwickelt. Der Sensor verfügt über eine große Messbreite und einen weiten Messbereich, um einen großflächigen Scanbereich abzudecken. So kann eine vollständig dimensionale Messung und eine 2D/3D-Qualitätsprüfung mit hoher Auflösung in Inline-Produktionsgeschwindigkeit durchgeführt werden.

ANGEBOT ANFORDERN
Categories: , Tag:

Highlights

  • Optimierte Messoptik für hervorragende Datenerfassung auf spiegelnden Oberflächen
  • Scannt gleichzeitig spiegelnde und diffuse objekte
  • Mehr Flexibilität bei der Einrichtung durch geringe Empfindlichkeit bei Neigungswinkel
  • Meistert eine Vielzahl von Materialien und Oberflächen

Produktbeschreibung

HOCHAUFLÖSENDE 3D-INSPEKTION IN PRODUKTIONSGESCHWINDIGKEIT

Für Verpackungs- und Logistikanwendungen ermöglicht der 2-Megapixel-Imager dem Gocator 2490 das Scannen und Messen von 1 m × 1 m großen Paketen mit einer Rate von 800 Hz und einer Auflösung von 2,5 mm in allen drei Dimensionen, selbst bei Fördergeschwindigkeiten von 2m/s. Konkurrierende Systeme bieten in der Regel nur eine Auflösung von 3-5 mm in der X-, Y- und Z-Achse.

GROSSER MESSBEREICH

Die Kombination aus großer Messbreite und weitem Messbereich deckt einen Scanbereich von bis zu 1 m × 2 m ab. Dies ermöglicht die Inspektion einer Vielzahl von großen Objekten (z.B. Karosserierahmen und die Querabtastung von Brettern). Darüber hinaus eignet sich der 2490 aufgrund der hohen Z-Auflösung (für die Höhenmessung) hervorragend für Anwendungen wie die Qualitätskontrolle und Materialoptimierung von Lebensmitteln.

3D-Smart-Sensoren: Einsatzgebiete & Anwendungen für Ihre Branche.

Sie fragen sich, wie Sie am Besten von der 3D-Bildverarbeitung profitieren können? Entdecken Sie konkrete Einsatzgebiete für Ihre Branche! Oder fragen Sie Ihren Einsatzfall direkt bei uns an.

3D-Bildverarbeitung Preview Branche Automotive

Automotive & Zulieferer

3D-Bildverarbeitung Preview Branche Elektronik

Elektronikindustrie

3D-Bildverarbeitung Preview Branche Food Beverage

Food & Beverage

3D-Bildverarbeitung Preview Branche Logistik

Verpackung & Logistik

Technische Daten

GOCATOR 2490
Datenpunkte/Profil 1920
Auflösung Z (mm) 0,06 – 1,5
Auflösung X (mm) (Profil-Datenintervall) 0,25 – 1,1
Linearität Z (+/- % des Messbereiches) 0,04%
Wiederholgenauigkeit Z (µm) 12
Messabstand (mm) 350
Messbereich (mm) 1525
Messbreite (mm) 390 – 2000
Laserklasse 2, 3R
Gehäusemaße (mm) 49 × 85 × 272
Gewicht (kg) 1,5
Messgeschwindigkeit 370 Hz (Vollansicht), 800 Hz (konfiguriert für 1 m × 2 m Sichtfeld) bis 5000 Hz
Schnittstelle Gigabit-Ethernet
Signaleingänge Differentialdrehgeber, Lasersicherheit, Trigger
Signalausgänge 2 Digitalausgänge, RS-485 serieller Ausgang (115 kBaud), 1 Analogausgang (4 – 20 mA)
Spannungsversorgung +24 bis +48 VDC (13 Watt); Restwelligkeit +/- 10%
Gehäuse Versiegeltes Aluminium Gehäuse, IP67
Betriebstemperatur 0 bis 50°C
Lagertemperatur -30 bis 70°C
Vibrationsfestigkeit 10 bis 55 Hz, 1,5 mm Hub in X-, Y- und Z-Richtung, 2 Stunden/Richtung
Stoßfestigkeit 15 g, halbe Sinus Kurve, 11 ms, positiv und negativ in X-, Y- und Z-Richtung


Scansoftware

 Web-basierte Benutzeroberfläche und Open-Source SDK für die Konfiguration und Echtzeit

3D-Visualisierung. Native Treiber und Industrieprotokolle für die Integration in Benutzeranwendungen, Bildverarbeitungslösungen und SPS.

Downloads

Datenblätter

Icon

Datenblatt LMI Gocator 2490

1 file(s) 475.80 KB
Download
Icon

FactSheet LMI Gocator 2490

1 file(s) 1.17 MB
Download

Handbücher

Icon

Handbuch LMI Gocator G2

1 file(s) 65.61 MB
Download

Broschüren

Icon

Broschüre LMI Gocator Familie

1 file(s) 3.42 MB
Download
Icon

Broschüre LMI Gocator Automotive

1 file(s) 5.82 MB
Download
Icon

Broschüre LMI Gocator Battery

1 file(s) 4.49 MB
Download
Icon

Broschüre LMI Gocator Packaging

1 file(s) 2.77 MB
Download
Icon

Broschüre LMI Gocator RubberTire

1 file(s) 2.20 MB
Download
Icon

Broschüre LMI Gocator Pharma (EN)

1 file(s) 344.10 KB
Download
Icon

Broschüre LMI Gocator Elektronikindustrie

1 file(s) 3.95 MB
Download
